Цвет в компьютерной графике


Эмиссионный(излучающий) цвет




3.4.1 Вычисление координат цвета



Цвет источника света определен количествами X, Y и Z основных цветов, которые требовались бы, чтобы согласовать его. Для вычисления этих количеств видимый спектр от 380нм до 730нм разделяется на ряд интервалов длин волн, и интенсивность выборки измеряется для каждого интервала, чтобы произвести спектр. Обычно используется 10нм интервал. Затем для каждого основного цвета, по очереди, высота типового спектра умножается на высоту согласующей функции того же основного цвета. Эти результаты суммируются поперек всех интервалов длин волн, чтобы вычислить полную величину того основного цвета, который требуется для согласования. Это иллюстрируется на рисунке 14.

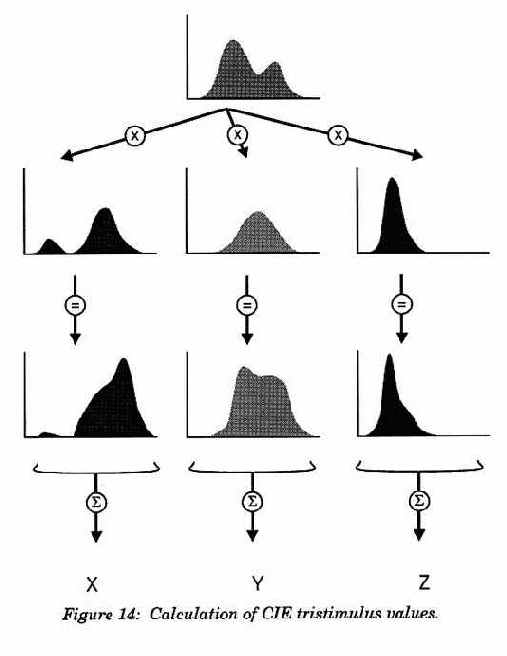

Рисунок 14: Вычисление CIE координат цвета.



3.4.2 XYZ диаграмма.



Возникающая в результате величина (X, Y, Z) может быть нарисована в трехмерном виде и будет строиться в положительном (XYZ) квадранте внутри конуса, показанного на рисунке 15 и в цветном изображении на иллюстрации 28. Обратите внимание, что координатные оси не внутри этой фигуры; XYZ основные цвета являются мнимыми цветами. Черный, соответствующий отсутствию света, находится вначале. Изогнутая граница представляет координаты цвета чистых спектральных цветов. Потому что они имеют одиночную длину волны, они представляют максимальное достижимое насыщение. Эта граница называется спектральным годографом; все видимые цвета находятся внутри или на ней.

Длины волн от 400нм (фиолетовый) до 700нм (красный) показаны; обратите внимание, что интервал длины волны не совсем одинаковый. Прямая линия, соединяющая концы спектрального годографа, соответствует аддитивным смесям красного (самого близкого инфракрасной области спектра) и фиолетового (самого близкого ультрафиолетовой области спектра,) чтобы произвести пурпурный (темно-красный/багряный).



Рисунок 15: CIE 1931 XYZ диаграмма.



3.4.3 Автоматическое измерение



Практически процесс измерения спектра источника света и получения координат цвета автоматизирован. Инструмент, названный спектрорадиометром, измеряет яркость в каждом интервале длины волны фотоэлементом, и имеет, заключенные внутри, величины стандартного наблюдателя согласующих функций в каждом интервале длины волны. Микропроцессор выполняет вычисления и снятие показаний непосредственно в форме X Y и Z координат цвета. Измерение яркости подобно, но более дешево, поскольку необходимо снятие показания только Y измерения.
