Цвет в компьютерной графике


Цветность


3.7.1 МКО 1931 (двухкоординатная) диаграмма



Если данный цвет увеличивается в яркости, то количество света, требуемого от каждого основного цвета, чтобы согласовать цвет, возрастает. Увеличения будут пропорциональны, поэтому соотношение X:Y:Z остатков будет постоянное по мере того, как цвет отдаляется от оригинала. Часто полезно исследовать цвет образца независимо от его яркости. Чтобы сделать это, координаты цвета нормализуются:



x = X / (X + Y + Z)

y = Y / (X + Y + Z)

z = Z / (X + Y + Z)



Ясно, x + y + z = 1 во всех случаях. Следовательно обычно, чтобы понизить z координату и делают 2-ой график x от y. Это эквивалентно проектированию XYZ цветового геометрического тела на X + Y + Z = 1 плоскость, которая показана на рисунке 18.

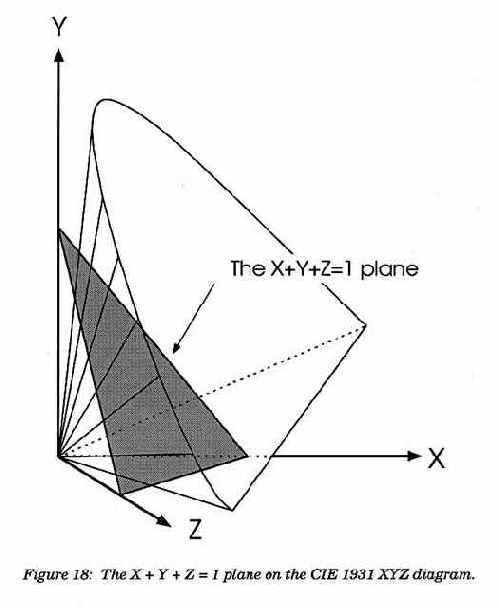

 Рисунок 18: X + Y + Z = 1 плоскость на МКО 1931 XYZ диаграмме.



Возникающий в результате график называется МКО 1931 цветовым графиком и показан на рисунке 19 и на иллюстрации 29. Он представляет воспринимаемые атрибуты оттенка и насыщенности, отделенные от сигнала яркости.

Значения цветности (x, y) иногда встречаются вместе с Y значением (xyY), чтобы допускать преобразование обратно к XYZ.

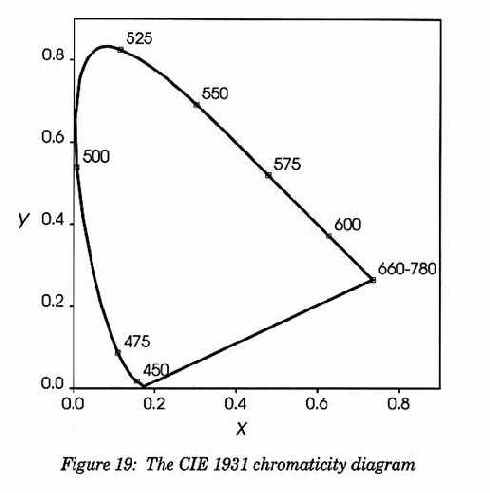

Рисунок 19: МКО 1931 цветовой график



Вспомним, что в разделе 3.1 эксперименты цветового согласования использовали определенные калиброванные длины волн для желтых/зеленых и синих/фиолетовых огней, но красный свет был выбран, чтобы быть в диапазоне длины волны, где разрегулировка не будет затрагивать цвет. При просмотре рисунка 19, обратите внимание, что цвета от 660нм (красный) вправо вверх до 780нм, где предел видимого цвета граничит с инфракрасной областью спектра, находятся в одном и том же месте на цветовом графике; все они имеют один и тот же оттенок. Подобное же группирование длин волн встречается на границе фиолетового и ультрафиолетового (380нм).

Еще одна проблема с этим графиком состоит в том, что он не воспринимается однородным. Другими словами, расстояние между двумя цветами, которые являются как раз заметно различными, изменяется вдоль поверхности графика.
